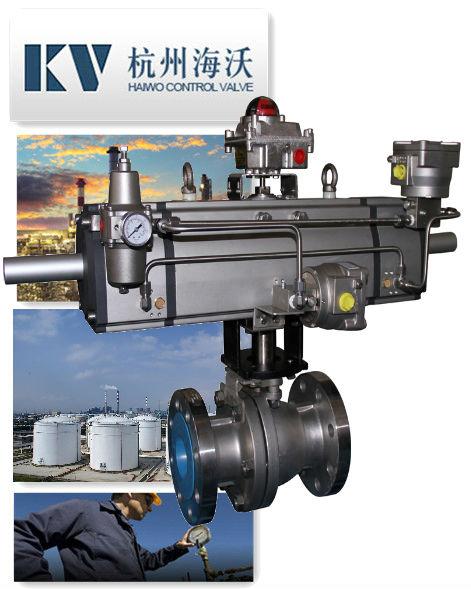

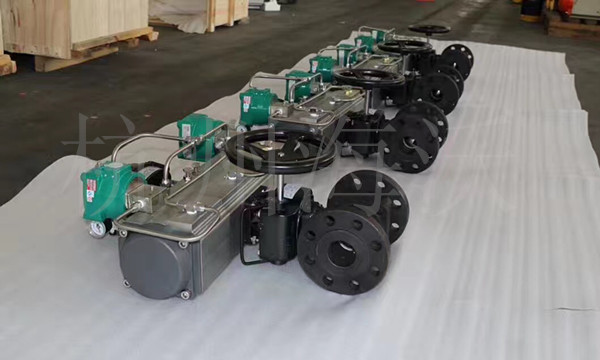

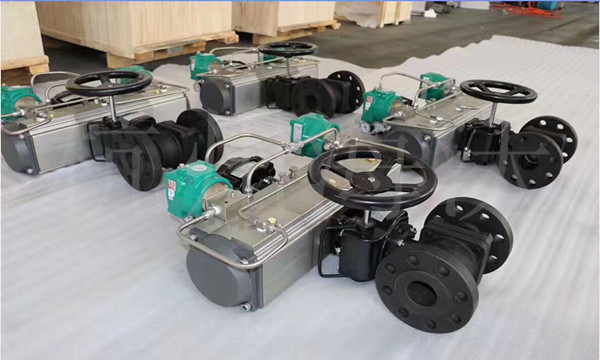

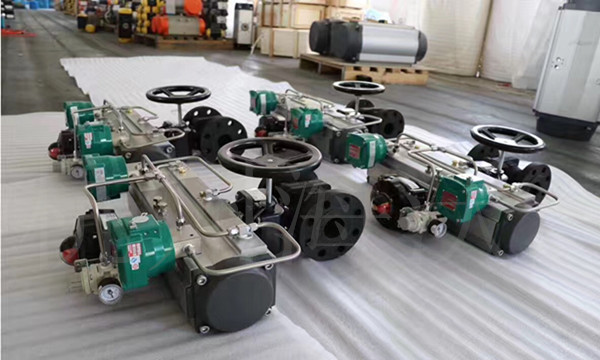

◆气动三位式装车球阀 概述
      气动三位式装车球阀是一种能实现两步开或两步关动作的切断阀,可以在打开或关闭过程中停顿一次,根据系统要求精确控制流量,尤其适用于化工或油品装车系统中,使开阀、关阀速度减缓,管道流体变化平稳,不会因冲击产生水锤现象是易燃流体发生爆炸;例如阀门一次全部打开,开始装车,当流量接近设定值时,阀门关闭到小流量状态,当达到设定值时阀门全部关闭。小流量可以在0~45%之间现场设定,比如5%,8%,10%,15%等,最终达到精确控制。

◆气动三位式装车球阀 选型
公称通径:DN15、20、25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力:ANSI 125、150、300、600
               JIS 10、16、20、30、40K
               PN1.6、4.0、6.4MPa
阀体类型:直通式
阀盖形式:标准一体式
连接方式:法兰式、螺纹式、焊接式
流量特性:快开
泄漏等级:硬密封(ASME B16.104 IV)
               软密封(ASME B16.104 Ⅵ)
使用温度:标准型 -20~+150℃

   阀结构: 防静电设计;安全的防火结构设计(可选)、双阻断及泄放功能(可选)


执行机构:气动三位式执行机构



详细资料:PDF文档下载



◆气动三位式装车球阀 附件

   电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
