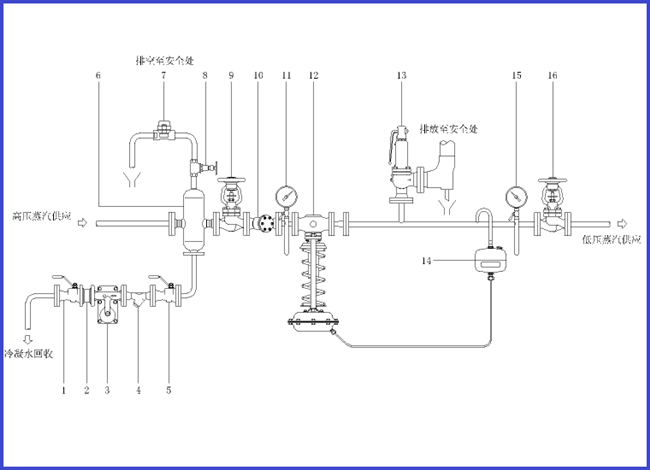

◆直接作用式蒸汽减压站相关附件的配置:

◆直接作用式蒸汽减压站相关附件配置说明:

序号                 部件                              功能
1 - 5       汽水分离器疏水阀组
6            汽水分离器                  保护减压阀不受湿蒸汽影响
7            排空气阀                     在启动时,排除汽水分离器中的空气
8            切断阀                        维修时切断排空气阀与管道的连接
9            切断阀                        切断减压阀的蒸汽供应
10          过滤器                        保护减压阀不受管道杂质影响
11          压力表                        监测减压阀上游蒸汽压力
12          减压阀                        减低蒸汽压力
13          安全阀                        保护下游设备,避免超压
14          水封罐                        保护减压阀膜片,避免超温
15          压力表                        监测减压阀下游压力
16          切断阀                        无负荷时时设定下游压力

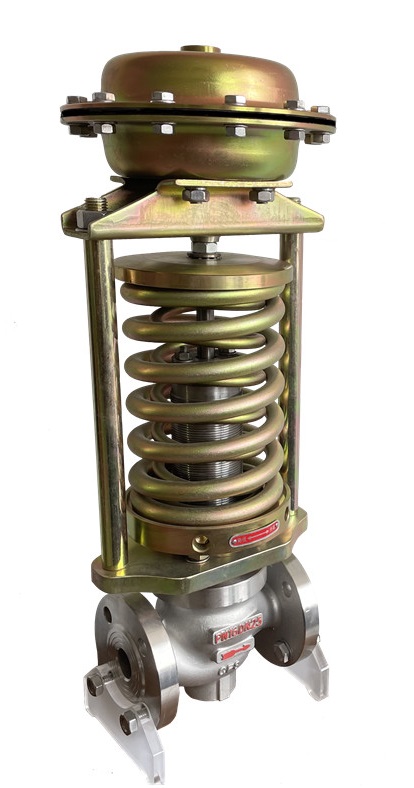

◆直接作用式蒸汽减压站 特点:

       采用直接作用式减压站,因简单方便,维护量小,特别是在现场无电无气的场合,因此在蒸汽减压的系统中得到了广泛的应用,见以下特点:
1、压力设定点可在压力调节范围内现场调节;
2、阀体部分与执行机构采用模块化设计,可根据现场要求变化更改执行机构或弹簧,实现压力调节范围在一定范围内快速更换;
3、自力式调压阀一般采用波纹管作为压力平衡元件,阀前、后压力变化不影响阀芯的受力情况,大大加快阀门的响应速度,从而提高阀门的调节精度;
4、自力式套筒调压阀采用了自平衡型双密封面阀芯作为节流件,介质应清洁无颗粒状杂质,适用于压降较大,阀门口径不大,泄漏量要求不高的场合;
5、自力式双座调压阀采用了自平衡型双密封面双座阀芯作为节流元件,适用于阀门口径较大的场合;
6、膜片式执行机构采用橡胶膜片作为压力检测元件,刚度小,灵敏度高,反应迅速,调节精度高,适用于控制压力≤0.6MPa;
7、活塞式执行机构采用气缸活塞作为压力检测元件,适用于控制压力较高的场合,压力设定值≥0.6MPa;
8、波纹管执行机构采用波纹管作为压力检测元件,适用于高温等较恶劣工况的场合。
