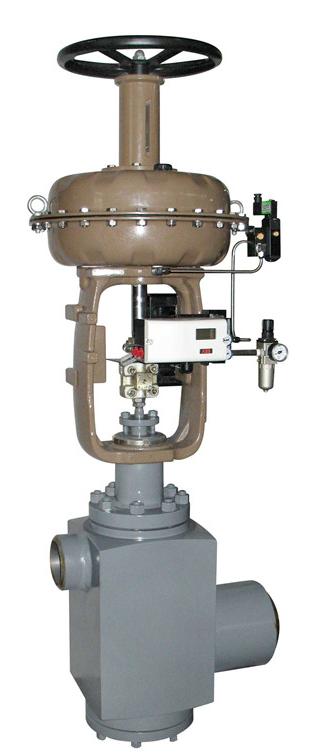

◆高压旁路调节阀  概述
      高压旁路调节阀是一种结构特殊的高压差调节阀,该调节阀兼有气动调节阀,减压旁路阀和安全阀的作用。可实现快速自动跟踪超压保护,省去锅炉安全阀。
      该阀能在6秒内实现快速启动,电动执行机构的控制系统通过调节蒸汽压力以适应机组不同工况的参数启停和运行;机组甩负荷后锅炉可以不立即熄火,等事故排除后,几分钟内即可重新投入运行,既减少锅炉的启停次数,又减少了对汽轮机的热冲击。减温水的调节与高压旁路快速联动,能大幅降温降压,减少电厂庞大的减温减压系统及设备,所以该阀是大容量单元再热机组旁路系统的重要调节阀之一。

◆高压旁路调节阀 选型
阀内件特点:多层多孔式套筒
                  平衡式内件结构
  公称通径: 入口DN125 (5”)
                  出口DN300(12”)
  公称压力:ANSI Class 900、1500、2500
                 JIS 63K
                 PN15.0、26.0、32.0MPa
  阀体类型:Z型
  阀盖形式:标准型、散热型
  连接方式:焊接 BW
  流量特性:等百分比
  泄漏等级:硬密封(ASME B16.104 V)
  使用温度:标准型 -5~+230℃
                 伸长I型(EI) +230~+566℃


执行机构:气动薄膜式执行机构-点击下载

               电动执行机构 -点击下载



详细资料:PDF文档下载

◆高压旁路调节阀 附件
  阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等
