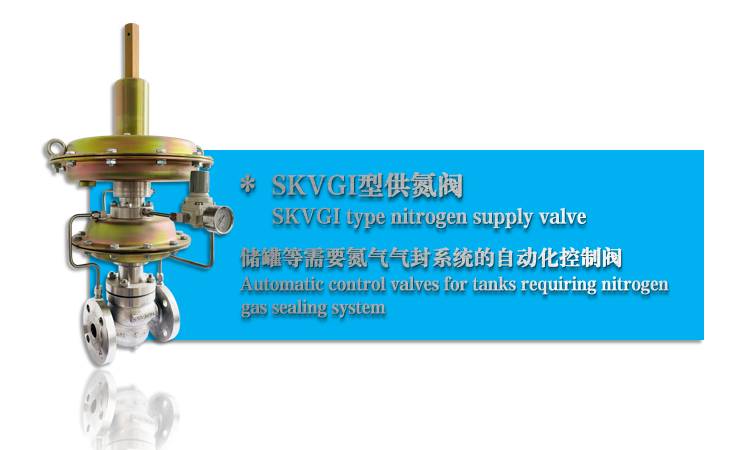

◆供氮阀(供氮装置)概述

      供氮阀(供氮装置)专利号:ZL 2012 2 0620399.X 无需外加能源,利用被调介质自身能量为动力源,自动控制阀门介质流量,使阀后压力保持恒定的气封装置。现已广泛应用于储罐、导热油槽、超纯水等气封、氮封系统。
      供氮阀(供氮装置)特点:控制精度高,可比一般直接操作型调压阀高一倍左右。调节压差比大(如阀前0.8MPa、阀后0.001MPa)特别适合微压气体控制。
      压力设定在指挥器上实现,因而方便、快捷、省力省时可在运行状态下连续设定。

◆供氮阀(供氮装置) 参数说明:
阀内件特点:  顶部导向、平衡内件、先导式结构
   阀体类型:  直通式、四通式
   阀盖形式:  标准型
   流量特性:  快开
   口径范围:  DN15-150(1/2”-12”)
   压力等级:  PN1.6、2.5、4.0Mpa(ANSI 150、300LB)
   泄漏等级:  ASME B16.104 VI(软密封)
                    ASME B16.104 Ⅳ(硬密封)
管道连接方式:法兰式
   设定值偏差:±8%
适用温度范围:-20° ~ 150°
执行机构类型:薄膜式执行机构(自力式)


详细文档:PDF资料-点击下载


◆供氮阀(供氮装置) 工作原理:

      当储罐出液阀开启,用户放料时,液面下降,气相部分容积增大,罐内氮气压力降低,供氮阀开启,向储罐注入氮气,罐内氮气压力上升,当罐内压力上升至供氮阀压力设定值时,供氮阀自动关闭。

      当储罐进液阀开启,向罐内添加物料时,液面上升,气相部分容积减小,压力升高,当高于泄氮阀压力设定值时,泄氮阀打开,向外界释放氮气,罐内氮气压力下降,降至泄氮阀压力设定值时,泄氮阀自动关闭。
