◆精小型低温单座调节阀 概述
      气动薄膜低温调节阀/电子式电动低温调节阀,由单座阀体与气动、电子式或电动执行机构组成。

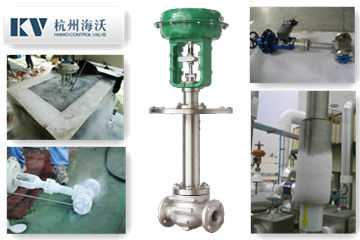

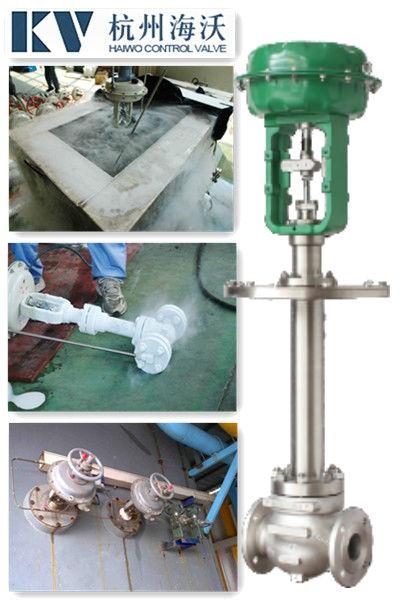

      气动薄膜低温调节阀是一种在低温、深冷场合使用的调节阀。采用长颈阀盖保温,配用多弹簧 执行结构,具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构,材料为铝合金,具有良好的耐低温性。波纹管密封保证了调节阀在低温场合不外漏。因而广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。特别适用于精确控制低温气体、流体(如液氧、液氩等)的工艺参数保持在给定值。
      本系列产品有连接板安装型、浮动套安装型两种。

◆精小型低温单座调节阀 选型
公称通径:DN15、20、25、32、40、50、65、80、100、125、150、200mm
公称压力:PN1.6、4.0、6.4、10.0MPa
阀体类型:直通式、角式
阀盖形式:低温型
连接方式:法兰 FM、RF、RTJ
               焊接 SW(40~50mm);BW(65~200mm)
流量特性:等百分比、线性
泄漏等级:硬密封(ASME B16.104 IV)
               软密封(ASME B16.104 Ⅵ)
使用温度:低温D0型 -60~100℃
               低温D1型 -100~200℃
               低温D2型 -200~250℃


执行机构:气动薄膜式执行机构、气动活塞式执行机构、电动执行机构



详细资料:PDF文档下载



◆精小型低温单座调节阀 附件

   电气阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等
