◆分程控制蒸汽减压站 概述
       由于工厂生产工艺的需要,蒸汽是必不可少的工艺介质,需要从电厂输入蒸汽,因电厂到工厂的距离较远存在压力波动较大的情况以及工厂在实际使用的蒸汽流量波动范围较大,因此在进入工厂的蒸汽主管道压力进行减压稳压,特别是在蒸汽用量很小时,即阀门的开度很小,阀门在小开度情况下不是很稳定,容易出现阀门震荡。解决方案:采用两个气动控制阀或者两个电动控制阀并联的方式来应用。

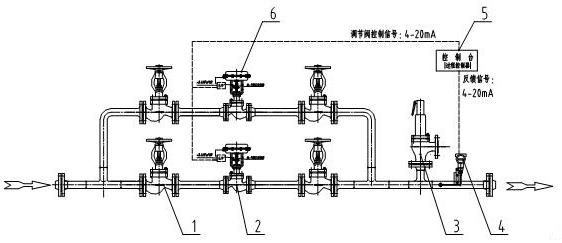

        1、截止阀      2 、A阀(小流量气动调节阀附带定位器和空气过滤减压器或电动控制阀)

        3、安全阀      4 、压力变送器         5、控制台(过程控制器)

        6 、B阀(大流量气动调节阀附带定位器和空气过滤减压器或电动控制阀)
       小流量阀A阀接收调节仪4~12.5mA时阀门从关闭至全开,大流量阀B阀接收调节仪11.5~20mA时阀门从关闭至全开,这两台阀门通过两只同向作用的定位器实现。工况在小流量时,大流量阀B阀处于关闭状态,通过A阀的开度变化来实现。工况在大流量时,A阀全开也满足不了要求时,这时B阀也开启,从而来增加蒸汽的供应量。采用此方案不仅可以满足生产时负荷变化要求,而且提高控制精度和稳定性。
