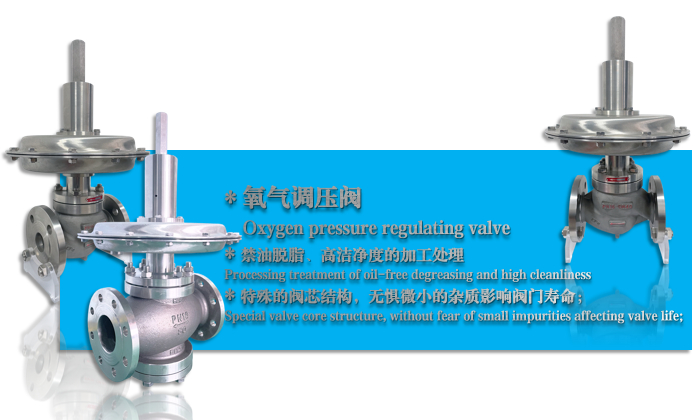

自力式氧气专用减压阀 概述:PDF文档-点击下载

      自力式氧气专用减压阀无需外加能源,利用被控介质自身能量作为动力源。引入执行机构控制阀芯位置来改变流通面积,改变流量,从而使阀后压力稳定到给定值,具有动作灵敏,压力波动小等特点。

      自力式氧气专用减压阀为阀后压力调节型(B型),压力分段范围15~3000Kpa,配用不同的检测执行机构,广泛应用于氧气及其它易燃易爆介质的减压稳压的自动控制。

自力式氧气专用减压阀 参数说明:

阀内件特点:1、内置波纹管,具有压力平衡结构,灵敏度高
                  2、结构紧凑,性能可靠,免于维护
                  3、采用标准模块化设计
  阀体类型:  直通式
  阀盖形式:  标准型
  流量特性:  快开
  口径范围:  DN15-300(1/2”-12”)
  压力等级:  PN1.6、2.5、4.0、6.4Mpa(ANSI 150、300LB)
  泄漏等级:  ASME B16.104 VI(软密封)
                   ASME B16.104 Ⅳ(硬密封)
管道连接方式:法兰式、焊接式、螺纹式
   设定值偏差:±8%
适用温度范围:-30° ~ 350°


执行机构类型:薄膜式执行机构(自力式)
                     活塞式执行机构(自力式)
                     波纹管式执行机构(自力式)


自力式氧气专用减压阀 安装方位及管道附件说明:

a、调节气体,阀后压力调节型(冷凝器可不安装)



  杭州海沃相关产品

自力式阀后压力调节阀

自力式阀前压力调节阀

指挥器操作型自力式压力调节阀

自力式微压调节阀

自力式差压调节阀

自力式氧气专用减压阀

天然气调压阀

超压切断功能调压阀

重油系统专用自力式调压阀

导热油系统专用泄压阀

蒸汽系统自力式调压阀

氮封装置

供氮阀

泄氮阀

选型计算请详询杭州海沃工程师--0571-63500669

1、提供参数如下:

2、介质名称、介质实际温度;

3、阀前压力及波动范围;(控制阀前泄压型时请提供设定值)

4、阀后设定压力;(控制阀后端压力时提供)

5、每小时最大、正常、最小流量
