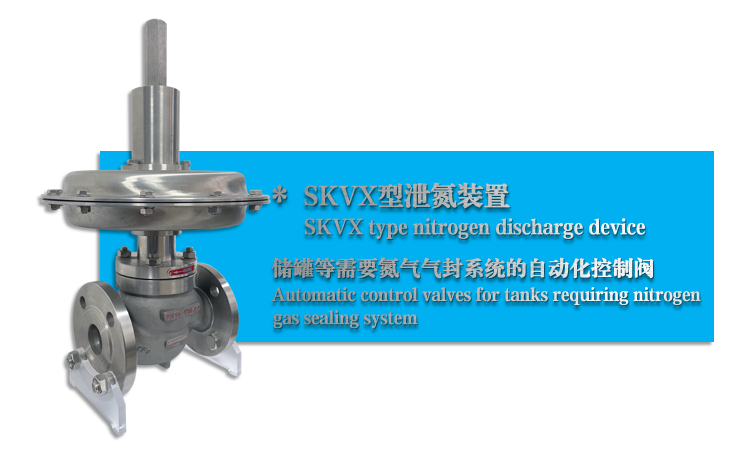

◆泄氮阀(泄氮装置) 概述:
      泄氮阀(泄氮装置)专利号:ZL 2012 2 0620399.X 无需外加能源,利用被调介质自身能量为动力源,自动控制阀门介质流量,使阀前压力保持恒定的气封装置。现已广泛应用于储罐、导热油槽、超纯水等气封、氮封系统。
      泄氮阀(泄氮装置)为氮封阀的泄压部分:当罐内压力升高到设定值时,供氮阀关闭,泄氮阀打开,将罐内多余压力快速泄放。

                              氮封阀丨泄氮阀丨氮封装置

◆泄氮阀(泄氮装置) 参数说明:
阀内件特点:1、压力平衡结构,灵敏度高
                  2、结构紧凑,性能可靠,免于维护
                  3、采用标准模块化设计
  阀体类型:直通式、四通式
  阀盖形式:标准型
  流量特性:快开
  口径范围:DN15-300(1/2”-12”)
  压力等级:PN1.6、2.5、4.0、6.4Mpa(ANSI 150、300LB)
  泄漏等级:ASME B16.104 VI(软密封)
                 ASME B16.104 Ⅳ(硬密封)
管道连接方式:法兰式、焊接式、螺纹式
  设定值偏差:±8%
适用温度范围:-30° ~ 350°
执行机构类型:薄膜式执行机构(自力式)
                     活塞式执行机构(自力式)


详细资料:PDF文档-点击下载


◆供氮阀(供氮装置) 工作原理:

      当储罐出液阀开启,用户放料时,液面下降,气相部分容积增大,罐内氮气压力降低,供氮阀开启,向储罐注入氮气,罐内氮气压力上升,当罐内压力上升至供氮阀压力设定值时,供氮阀自动关闭。

      当储罐进液阀开启,向罐内添加物料时,液面上升,气相部分容积减小,压力升高,当高于泄氮阀压力设定值时,泄氮阀打开,向外界释放氮气,罐内氮气压力下降,降至泄氮阀压力设定值时,泄氮阀自动关闭。
