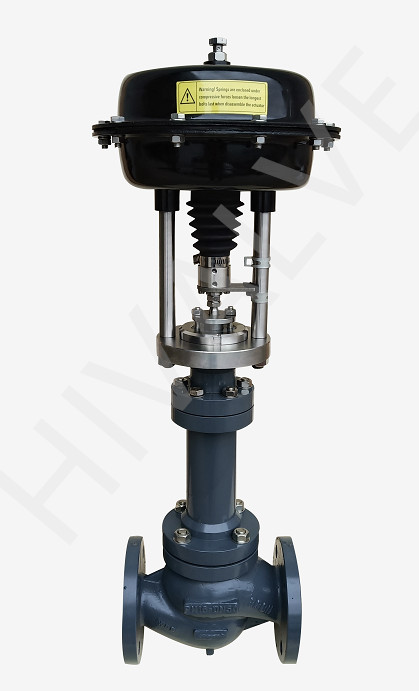

◆精小型双座调节阀 概述
      气动薄膜双座调节阀/电子式电动双座调节阀,由双座阀体与气动、电子式或电动执行机构组成。
      精小型双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。气动薄膜双座调节阀广泛应用于控制气体、液体、蒸汽等介质,工艺参数加如压力、流量、温度、液位保持在给定值。
      精小型双座调节阀特别适用于允许压差较大,而允许泄漏量也较大的不是很清洁的介质场合。
 *  精小型双座调节阀,工作时稳定性好。
 * 有两个阀芯和阀座,采用“四通”阀体,可以方便地由正装改装成反装,气关阀变气开阀。
 * 阀体按流体动力学原理设计的等截面低流阻流道,额定流量系数大。
 * 不平衡力小,允许使用压差较大。
 * NV型波纹管密封型调节阀对移动的阀杆形成了完全密封,堵绝流体外漏。
 * NJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。

◆精小型双座调节阀 选型
公称通径:DN25、32、40、50、65、80、100、125、150、200mm
公称压力:PN1.6、4.0、6.4、10.0MPa
阀体类型:直通式
阀盖形式:标准型、散热型、低温型、波纹管式、夹套保温型
连接方式:法兰 FF、RF、RJ、TG、MFM
               焊接 SW(40~50mm);BW(65~200mm)
流量特性:等百分比、线性
泄漏等级:硬密封(ASME B16.104 III)
使用温度:常温型 -20~+250℃
               散热型 -40~+450℃
               高温型 +450~+560℃
               低温型 -196~-60℃


执行机构:气动薄膜式执行机构、气动活塞式执行机构、电动执行机构


详细资料:PDF文档下载


◆精小型双座调节阀 附件

   电气阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等
