◆精小型套筒调节阀 概述

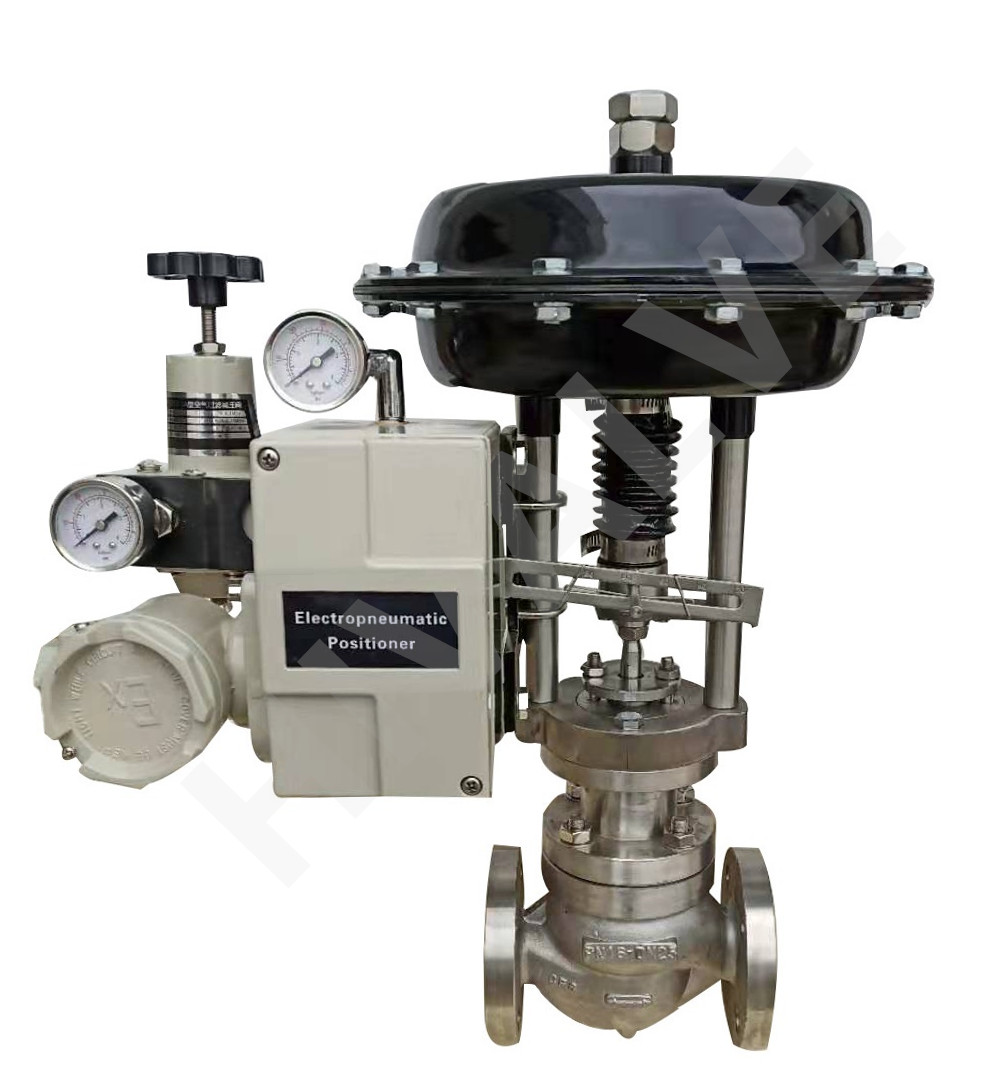

      气动薄膜套筒调节阀/电子式电动套筒调节阀,由套筒阀体与气动、电子式或电动执行机构组成。
      精小型套筒调节阀流体通道呈S流线型、压降损失小,允许压差大,噪音小,流通能力大。精小型套筒调节阀广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。
      特别适用于流量大,压差大,泄漏量要求不高的场合。


 * 采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。
 * 套筒互换性强,拆装方便,容易维修。
 * 全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,软密封结构阀芯达到VI级泄漏标准。
 * 执行机构采用多弹簧结构,高度减少30%。重量减轻30%。
 * MV型波纹管密封型调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。
 * MJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。
 * 若阀门可能产生闪蒸,建议选用缩腔型,阀芯及阀座堆焊硬质合金。

◆精小型套筒调节阀 选型
公称通径:DN15、20、25、32、40、50、65、80、100、125、150、200mm
公称压力:PN1.6、4.0、6.4、10.0MPa
阀体类型:直通式、角式
阀盖形式:标准型、散热型、低温型、波纹管式、夹套保温型
连接方式:法兰 FF、RF、RJ、TG、MFM
               焊接 SW(40~50mm);BW(65~200mm)
流量特性:等百分比、线性
泄漏等级:硬密封(ASME B16.104 IV)
               软密封(ASME B16.104 Ⅵ)
使用温度:常温型 -20~+250℃
               散热型 -40~+450℃
               高温型 +450~+560℃
               低温型 -196~-60℃


执行机构:气动薄膜式执行机构、气动活塞式执行机构、电动执行机构


详细资料:PDF文档下载


◆精小型套筒调节阀 附件

   电气阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等
