◆低负载蝶阀 概述

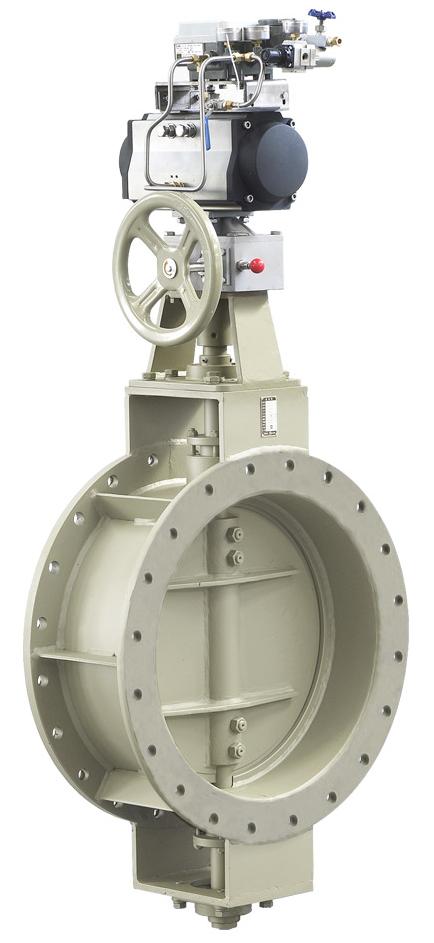

      低负载蝶阀采用中线结构的金属端面密封设计,按结构分为开放型和后座型,开放型为无阀座结构,因此泄漏量较大,后座型是在开放型基础上增加了阀座,改善了泄漏等级。该系列蝶阀结构简单,重量轻,制造工艺成熟,维修方便,适用于低压工况的流量、压力控制,同时能够使用于很高温度的流体;在钢铁、建材、石化、电站等工业部门有着广泛的使用。
◆低负载蝶阀 选型
公称通径:DN80~3000mm
公称压力:ANSI 150Lb
               PN0.6、1.0MPa
阀体类型:直通式
阀盖形式:标准一体式
连接方式:法兰式、对夹式
流量特性:近似等百分比
泄漏等级:ASME B16.104 II
使用温度:标准型 -196~~+566℃
   阀结构:中线结构、金属端面阀座(后座式)


执行机构:气动单作用执行机构、气动双作用执行机构、电动执行器



详细资料:PDF文档下载


◆低负载蝶阀 附件

   阀门定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
