◆高性能蝶阀 概述
      高性能蝶阀采用双偏心结构设计。阀轴双偏离阀体结构中心,同时结合阀板圆弧密封面设计,使阀板在打开时迅速脱离密封座,以减小密封面的摩擦力,阀板在关闭时具有良好的密封性能。中心自定位密封阀座结构设计结合独特的阀座补偿密封设计,使阀座密封得到有效补偿的同时减少开启、关闭时的摩擦力,大大减小阀门的操作力,有效提高了蝶阀的控制精确度。该系列蝶阀密封性能稳定可靠,使用寿命长。主要用于蒸汽、合成氨、高中压凝结水、空分、煤气等石化、炼油、电力、冶金、造纸等行业流体介质的调节和切断使用。

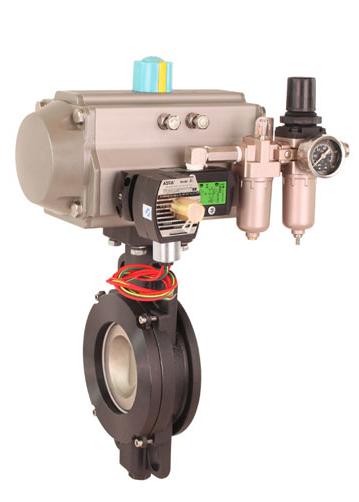

                      气动高性能蝶阀丨气动开关阀-杭州海沃

◆高性能蝶阀 选型
公称通径:DN50~1200mm
公称压力:ANSI 150、300Lb
               PN1.0、1.6、4.0MPa
阀体类型:直通式
阀盖形式:标准一体式
连接方式:法兰式、对夹式
流量特性:近似等百分比
泄漏等级:ASME B16.104 IV 金属阀座
               ASME B16.104 Ⅵ 标准型阀座
使用温度:标准型 -20~~+566℃
   阀结构:双偏心结构、补偿式密封阀座 、板圆弧面密封


执行机构:气动单作用执行机构、气动双作用执行机构、电动执行机构



详细资料:PDF文档下载


◆高性能蝶阀 附件

   阀门定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
