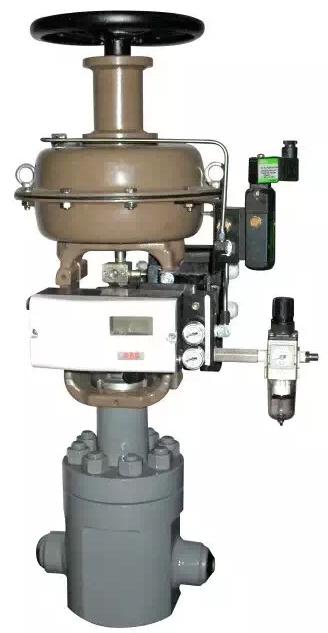

◆高压笼式低噪音调节阀
       在高压笼式调节阀的基础上进行改进,套筒上设有单级或多级低噪音孔,完全控制流经阀内件的流体流速,可大幅降低高压差气体或蒸汽所产生的噪音,也可有效降低液体产生气蚀现象。阀体结构紧凑,流体通道呈S型,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。 调节阀泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。
       产品符合GB/T4213-2008标准

◆高压笼式低噪音调节阀 选型
公称通径:DN40、50、65、80、100、125、150、200、250、300、350mm
公称压力:ANSI Class 900、1500、2500
                 JIS 63K
                 PN15.0、26.0、42.0MPa
阀体类型:直通式、角式
阀盖形式:标准型、散热型
连接方式:法兰 RF、RJ
                 焊接 SW(25~80mm);BW(80mm)
流量特性:等百分比、线性
泄漏等级:硬密封(ANSI B16.104 III)
使用温度:标准型 -5~+230℃
                 伸长I型(EI) 230~+566℃


执行机构:气动薄膜式执行机构-点击下载

                 电动执行机构 -点击下载


详细资料:PDF文档-点击下载



◆高压笼式低噪音调节阀 附件
 阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等
