蒸汽减压阀



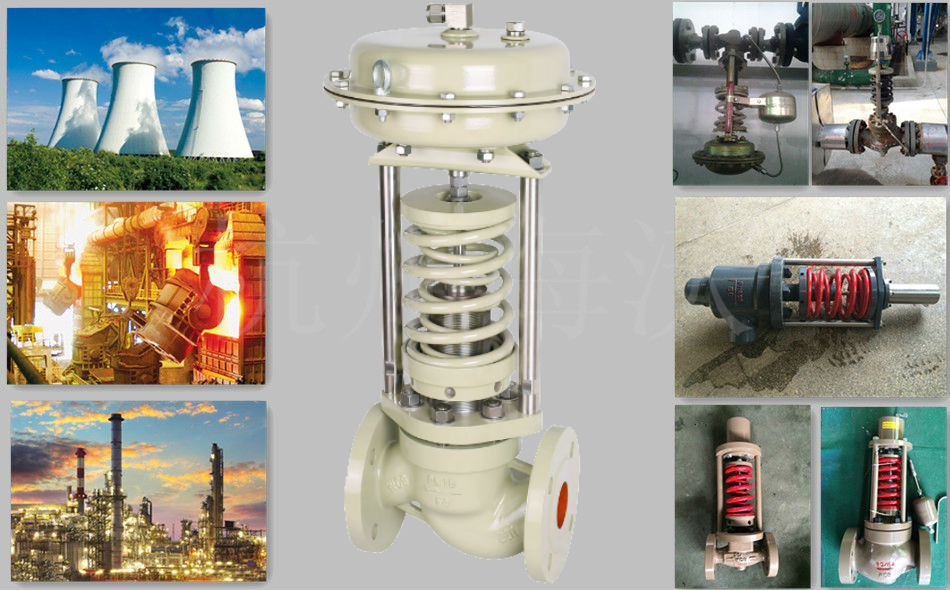

◆蒸汽减压阀 概述:

       蒸汽减压阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。蒸汽减压阀具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于蒸汽减压稳压或泄压稳压的自动控制。
        蒸汽减压阀系列产品有单座(P 型)、套筒(M 型)、双座(N型 )三种结构;蒸汽减压阀执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。
         蒸汽减压阀产品公称压力等级有PN1.6、4.0、6.4;阀体口径范围DN20~400;泄漏量等级有II级、Ⅳ级和VI级三档;流量特性为快开;蒸汽减压阀压力分段调节从15~2500kPa。

◆蒸汽减压阀 特点:

·蒸汽减压阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
·压力分段范围细且互相交叉,调节精度高。
·压力设定值在运行期间可连续设定。
·对阀后压力调节,阀前压力与阀后压力之比为10:1~10:8。
·橡胶膜片式检测,执行机构检测精度高、动作灵敏。
·采用压力平衡机构,使调节阀反应灵敏、控制精确。

蒸汽减压阀  主要技术参数和性能指标:



公称通径 DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数 Kv
7
11
20
30
48
75
120
190
300
480
760
1100
1750
额定行程 (mm)
8
10
14
20
25
40
50
60
70
公称压力 PN(MPa)
1.6  4.0  6.4
压力调节范围 (kPa)
15  50 40  80 60  100 80  140 120  180 160  220 200  260
240  300 280  350 330  400 380  450 430  500 480  560
540  620
600  700 680  800 780  900 880  1000 950  1500 1000  2500
流量特性
快开
调节精度 (  )
± 5
使用温度 (  )
≤ 350
允许
泄漏量
硬密封 (l/h)
单座:≤ 10 -4 阀额定容量 (IV  ) ;双座、套筒≤ 5X10 -3 阀额定容量 (II  )
软密封 (ml/h)
0.15
0.30
0.45
0.60
0.90
1.7
4.0
6.75
11.10
16.0
减压比
最大
10
最小
1.25

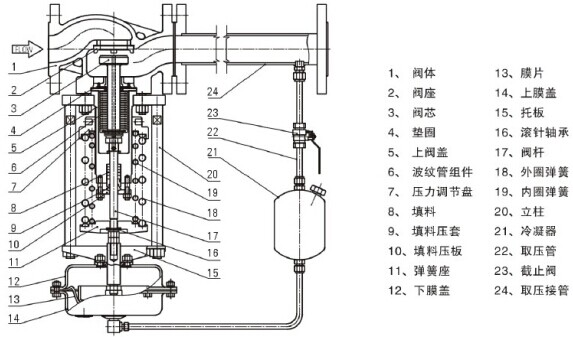

 蒸汽减压阀  内部结构简图:

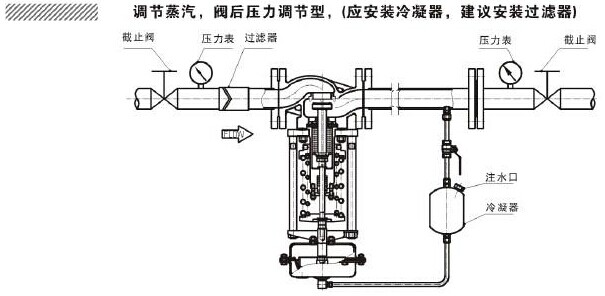

蒸汽减压阀  典型安装示意图:

蒸汽减压阀  订货须知:

订货时请用户提供以下资料:

•公称压力PN(MPa)

•公称通径DN(mm)

•饱和蒸汽或者过热蒸汽

•介质温度

•入口端压力及波动范围

•压力设定点及调节范围

•阀后每小时最大、正常、最小用汽量(t/h或kg/h)

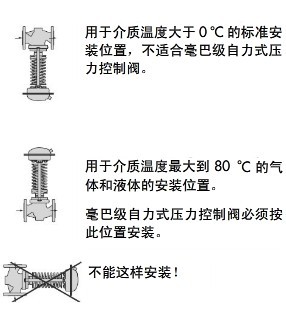

 蒸汽减压阀  安装注意事项:

1、不能将支撑直接加在阀门或执行机构上;

2、如果装有旁通管道,则旁通管道必须在阀后取压点的下游连接,旁通管道要安装截止阀;

3、在自力式蒸汽减压阀与取压点之间的管段上不能安装任何仪表(如自力式温度控制阀或截止阀);

4、自力式蒸汽减压阀后应尽量保持一定的直管段;
