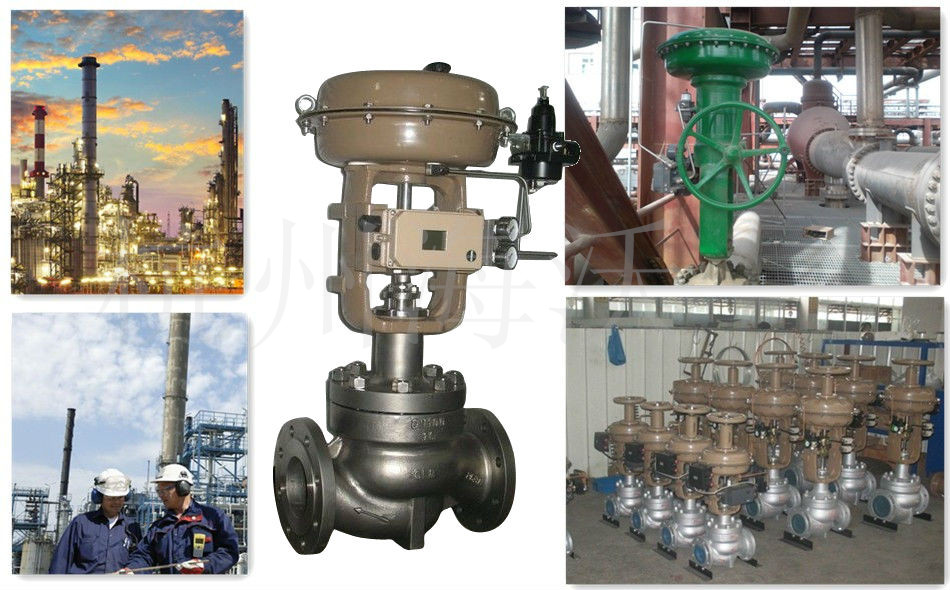

HCB气动薄膜平衡笼式调节阀丨控制阀

 ◆HCB型气动薄膜平衡笼式调节阀   产品概述

HCB气动薄膜平衡笼式调节阀，专为重负荷工况而设计，阀体结构紧凑，流体通道呈S流线型，在阀芯与套筒之间包含两个密封圈，以减少泄漏量，其优点是压降损失小，流量大，可调节范围广，流量特性精度高。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大的特点，适用于要求动态稳定性好，噪音低，泄漏等级低的流体控制场合。

◆HCB型气动薄膜平衡笼式调节阀   阀本体参数



型       式
直通单座铸造球型阀
公称通径
40、50、65、80、100、150、200、250、300mm
公称压力
ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式
法兰连接密封面型式
FF、RF、RJ、LG、MFM
法兰标准
JIS B2201-1984、ANSI B16.5-1981、
JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、
HG20596-97、HG20618-97等
焊接连接
嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材料
铸钢(ZG230-450)、
铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖
常温型(P)
-17~+230℃
伸长I型(EI)
-45~-17℃、 +230~+566 ℃
伸长II型(EII)
-100~-45℃
伸长III型(EIII)
-196~-100℃
注：工作温度不准超过各种材料的允许范围。
压盖型式
螺栓压紧式
填       料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料




◆HCB型气动薄膜平衡笼式调节阀   阀内组件



阀芯型式
单座压力平衡式阀芯
流量特性
等百分比特性(%CC)和线性特性(LCC)
套筒形式
分离式套筒
材       料
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
不锈钢堆焊司太莱合金、和其它耐腐蚀合金等



◆HCB型气动薄膜平衡笼式调节阀   执行机构



型       式
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供气压力
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
环境温度
-30~+70℃




◆HCB型气动薄膜平衡笼式调节阀   阀作用型式

      用正作用或反作用执行机构实现阀的气-关式或气-开式

◆HCB型气动薄膜平衡笼式调节阀   附件

      智能定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


          杭州海沃专业提供HCB气动薄膜平衡笼式调节阀系列产品,

欢迎来电咨询气动薄膜平衡笼式调节阀产品详细信息 。我们将竭诚为您提供优质的服务！

      如需提供选型服务，请提供一下确切的工艺参数，以便于准确的选型：

·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前实际压力,阀后实际压力
·介质名称及状态
·介质流量（最大值、正常值、最小值及准确的流量单位）
·阀盖型式
·整机作用方式(气开还是气关),仪表风(气源)压力
·阀体、阀内件材质要求
·附件要求:
  阀门定位器（隔爆要求、是否带反馈及其它通讯类要求）、空气过滤减压器、电磁阀、保位阀、
  阀位传送器、  (顶装/侧装)手轮等
·阀体法兰标准(不指明时我厂按GB9113-2000规定供货)
·阀体结构长度( 法兰面距L) (不指明时我厂按GB12221-2005规定供货)
·其它特殊要求(如耐蚀要求，防爆要求,泄漏等级限制要求，等等)
