带指挥器操作型自力式压力调节阀-杭州海沃

◆指挥器操作型自力式压力调节阀 概述:PDF文档-点击下载

      指挥器操作型自力式压力调节阀由控制阀(主阀)、执行机构、指挥器三部分组成,无需外加能源,依靠被调介质自身的压力为动力源达到自动调节和稳定压力的目的,适用于大可调比,大压差的减压稳压场合。

      指挥器操作型自力式压力调节阀主要应用于气体减压稳压,具有可调比大,可调范围宽,特别适用于阀前压力高(最高可达1.0MPa),设定压力低(最低可达14mm水柱/0.14KPa),按常规需二级或者三级减压才能达到要求的场合,可应用于非腐蚀型气体/液体等介质的压力调节。

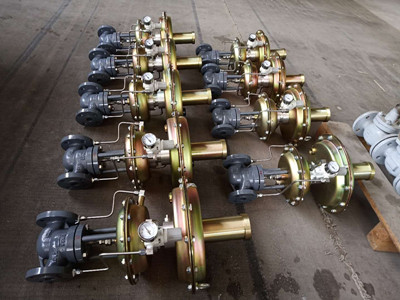

                   指挥器操作型自力式压力调节阀



◆指挥器操作型自力式压力调节阀 参数说明:

阀内件特点: 顶部导向、平衡内件、先导式结构
  阀体类型:  直通式
  阀盖形式:  标准型
  流量特性:  快开
  口径范围:  DN15-150(1/2”-12”)
  压力等级:  PN1.6、2.5、4.0Mpa(ANSI 150、300LB)
  泄漏等级:  ASME B16.104 VI(软密封)
                   ASME B16.104 Ⅳ(硬密封)
管道连接方式:法兰式
   设定值偏差:±8%
适用温度范围:-30° ~ 150°


执行机构类型:薄膜式执行机构(自力式)





  杭州海沃相关产品

自力式阀后压力调节阀

自力式阀前压力调节阀

指挥器操作型自力式压力调节阀

自力式微压调节阀

自力式差压调节阀

自力式氧气专用减压阀

天然气调压阀

超压切断功能调压阀

重油系统专用自力式调压阀

导热油系统专用泄压阀

蒸汽系统自力式调压阀

氮封装置

供氮阀

泄氮阀

选型计算请详询杭州海沃工程师--0571-63500669

1、提供参数如下:

2、介质名称、介质实际温度;

3、阀前压力及波动范围;(控制阀前泄压型时请提供设定值)

4、阀后设定压力;(控制阀后端压力时提供)

5、每小时最大、正常、最小流量
