气动薄膜单座调节阀的阀结构及应用
一、气动薄膜单座调节阀 的应用：
广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。
二、气动薄膜单座调节阀 的概述：

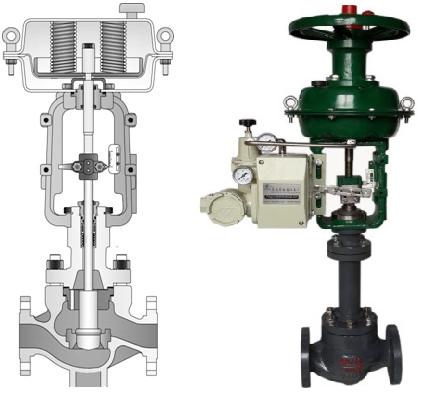

气动薄膜单座调节阀系列产品有顶部导向型和套筒导向型两种结构，阀体结构紧凑、体积小、结构简单、流体通道呈S流线型；具有压降损失小、流量大、可调范围宽、流量特性曲线精度高、阀芯导向面积大、抗震性好等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。
气动薄膜单座调节阀系列调节阀可制成波纹管密封型、蒸汽夹套型、伸长型上阀盖等特殊结构。

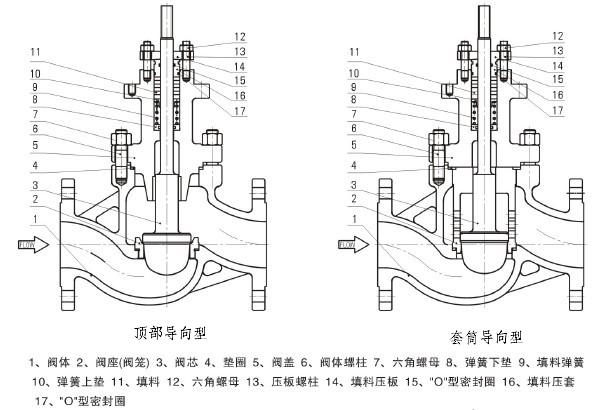

三、气动薄膜单座调节阀 的阀结构：
四、气动薄膜单座调节阀 的CV值及行程：
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定KV |
线性 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
||||||||
|
膜片有效面积（气动阀） Ae（cm²） |
280 |
400 |
600 |
1000 |
||||||||
|
固有流量特性 |
线性、百分比 |
|||||||||||
|
固有可调比 |
50:1 |
|||||||||||
