偏心旋转阀在安装使用中的注意事项

1、偏心旋转阀的优点
     偏芯旋转阀与一般调节阀相比,具有下列优点。
   (1)密封性好,阀芯球冠面有自适应定中心的特点,因此调节阀的泄漏量小,仅为0.01%。
   (2)流通能力大,阀体流路简单,内阀流路阻力小,流通能力是一般调节阀的1.2倍。
   (3)重量轻,无对应法兰,采用对夹式安装,重量仅是一般调节阀的1/2。
   (4)体积小,执行机构在侧面,占空间小,管道副线低,便于操作。
   (5)允许差压大,依*定位器并与空气过滤减压器供风压力匹配实现。
   (6)适合于高粘度、有悬浮颗粒物、大流量、大差压场合。
2、应用中必须注意的问题
    (1)流体方向的确定:从现场到货中发现,有的标注流体箭头对着球冠面,有的箭头背着球冠面,也有双箭头(←→)。偏芯旋转阀不能按一般调节阀以阀体箭头方向确定安装流向,而应按作用方式确定流体方向,如表1所示。

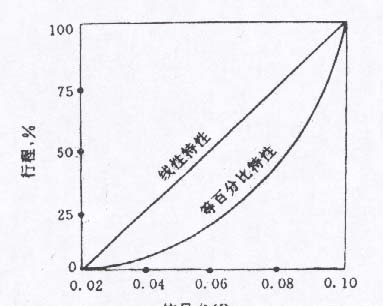

    (2)信号、转角与行程的关系:等百分比特性与线性特性之间信号、转角与行程的关系是不同的,在现场使用时按表2和图1进行调校。

 表1

作用方式 流体方向 目的
风关阀
(F.O)
流体朝
球冠面
流体使阀开
安全
风开阀
(F.C)
流体背
球冠面
流体使阀关
安全

表2
等百分比 信号,MPa 0.02 0.036 0.052 0.068 0.084 0.100
转角(°) 0 3.16 6.74 12.40 25.00 50.00
行程,% 0 6 12 25 50 100
线性 信号,MPa 0.02 0.04 0.06   0.08 0.100
转角(°) 0 12.5 25.0   37.5 50.0
行程,% 0 25 50   75 100

    (3)偏芯旋转阀的阀芯近似于线性特性。它的特性是由定位器的凸轮特性决定的,有等百分比凸轮、线性凸轮两种。
    (4)调节阀的作用方式是可以改变的,通过凸轮调向,并互换信号线的位置来实现。


    (5)需要行程位置报警时,在订货时提出,制造时将轴加长,并配连杆触发行程开关来实现。
    (6)活塞式执行机构可带两个手轮,其中一个手轮可以起限位作用。
    (7)DN≥50,应配QFH-261型空气过滤器,输出压力0~0.6MPa,输出压力高有利于克服不平衡力。
    (8)偏芯旋转阀的出轴应水平安装,不应将出轴朝上或倾斜安装。DN >80与工艺管道的夹接法兰安装时,应将通常的跨中工改为对中式安装,保证阀门的出轴水平。
