HTS-16K气动薄膜顶部导向型单座调节阀-杭州海沃

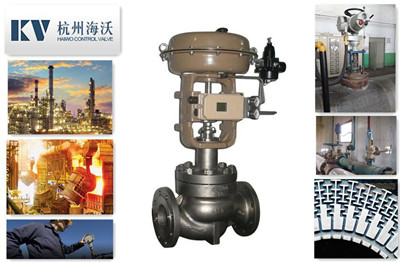

◆气动薄膜顶部导向单座调节阀

      气动薄膜顶部导向型单座调节阀阀芯采用上导向结构,阀体结构紧凑,流体通道呈S型,具有压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。顶部导向单座调节阀泄漏量符合ANSI B16.104标准。顶部导向单座调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。
      气动薄膜顶部导向型单座调节阀更适用于要求可靠性及关闭性能高的高温、低温及低压差场合。
      产品符合GB/T4213-2008标准



气动薄膜顶部导向型单座调节阀 选型
公称通径:DN32、40、50、65、80、100、125、150、200、250mm
公称压力:ANSI 125、150、300、600
               JIS 10、16、20、30、40K
               PN1.6、4.0、6.4MPa
阀体类型:直通式、角式
阀盖形式:标准型、散热型、低温型、波纹管式
连接方式:法兰 FF、RF、RJ、TG、MFM
               焊接 SW(40~50mm);BW(65~200mm)

流量特性:等百分比、线性
泄漏等级:硬密封(ASME B16.104 IV)
               软密封(ASME B16.104 Ⅵ)
使用温度:标准型 -17~+230℃
               伸长I型(EI) -45~-17℃、+230~+566℃
               伸长II型(EII) -100~-45℃
               伸长III型(EIII) -196~-100℃


执行机构:气动薄膜式执行机构、气动活塞式执行机构、电动执行机构



详细资料:PDF文档-点击下载



气动薄膜顶部导向型单座调节阀 附件

   阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等
