电动顶部导向单座调节阀丨蒸汽电动单座调节阀-杭州海沃

◆电动顶部导向单座调节阀

      电动顶部导向单座调节阀阀芯采用上导向结构,阀体结构紧凑,流体通道呈S型,具有压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。电动顶部导向单座调节阀泄漏量符合ANSI B16.104标准。电动顶部导向单座调节阀配用电子式或者智能型电动执行机构,其结构紧凑,输出力大。
      电动顶部导向单座调节阀更适用于要求可靠性及关闭性能高的高温、低温及低压差场合。
      产品符合GB/T4213-2008标准

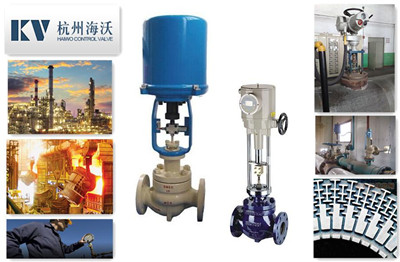

                      电动顶部导向单座调节阀

电动顶部导向单座调节阀 选型
公称通径:DN32、40、50、65、80、100、125、150、200、250mm
公称压力:ANSI 125、150、300、600
               JIS 10、16、20、30、40K
               PN1.6、4.0、6.4MPa
阀体类型:直通式、角式
阀盖形式:标准型、散热型、低温型、波纹管式
连接方式:法兰 FF、RF、RJ、TG、MFM
               焊接 SW(40~50mm);BW(65~200mm)

流量特性:等百分比、线性
泄漏等级:硬密封(ASME B16.104 IV)
               软密封(ASME B16.104 Ⅵ)
使用温度:标准型 -17~+230℃
               伸长I型(EI) -45~-17℃、+230~+566℃
               伸长II型(EII) -100~-45℃
               伸长III型(EIII) -196~-100℃


执行机构:气动薄膜式执行机构-点击下载

               电动执行机构 -点击下载


详细资料:PDF文档-点击下载
